تحتاج إلى أرقام دقيقة لوضع مكبرات صوت Dolby Atmos بشكل جيد. في إعداد 5.1.2، قم بتثبيت مكبرات صوت علوية اثنين بزاوية ارتفاع 45 درجة، أو 65 درجة من الأفقي. يستخدم تخطيط 7.1.4 أربعة مكبرات صوت علوية بزاوية 45 درجة أمام موضع الاستماع الرئيسي و135 درجة خلفه. يضيف نظام 9.3.4 مواضع علوية أمامية واسعة وخلفية.

الارتفاع مهم بنفس القدر. قم بتثبيت مكبرات الصوت العلوية على ارتفاع 30 إلى 55 بوصة فوق مستوى الأذن ووجه كل منها نحو موضع الاستماع الرئيسي. يحدد إرشاد Dolby المركز الصوتى لكل مكبر صوت علوي على ارتفاع لا يقل عن 2.4 متر، أي حوالي 1.2 متر فوق مستوى الأذن البالغ 1.2 متر، دون الحد الأقصى المذكور. تتبع طبقة الأساس قاعدة أساسية واحدة: تقع جميع مكبرات التردد العالي (التويترات) بمستوى الأذن على ارتفاع الأذن أثناء الجلوس، حوالي 36 إلى 42 بوصة. يمنحك نظام مكبرات الصوت المسرحية المنزلية Tonewinner TD-8 7.1 أساسًا متينًا لهذه الزوايا.

حافظ على توجيه كل مكبر صوت علوي نحو موضع الاستماع الرئيسي، وليس بشكل مستقيم نحو الأسفل.

النقاط الرئيسية

• قم بتثبيت مكبرات الصوت العلوية بزاوية ارتفاع 45 درجة (65 درجة من الأفقي) للحصول على صوت Dolby Atmos دقيق.
• احتفظ بمكبرات الصوت العلوية على ارتفاع 30-55 بوصة فوق مستوى الأذن ووجهها نحو موضع الاستماع الرئيسي.
• اضبط جميع مكبرات التردد العالي (التويترات) في طبقة الأساس على ارتفاع الأذن أثناء الجلوس (36-42 بوصة) لتحقيق انتقال سلس للصوت بين مكبرات الصوت.

ما تعنيه الأرقام في نظام Dolby Atmos

قراءة 5.1.2 و 7.1.4 و 9.3.4

يحتوي كل تصنيف لـ Dolby Atmos على ثلاثة أرقام، وكل موضع يخبرك بشيء محدد حول التخطيط. اقرأ التدوين من اليسار إلى اليمين وستتمكن من فك شفرة أي تكوين في ثوانٍ.

يمكنك تطبيق هذا المخطط على كل توزيع. يمنحك نظام 5.1.2 خمس قنوات أساسية، وقناة LFE واحدة، وقناتين علويتين. يتوسع نظام 7.1.4 ليصل إلى سبع قنوات أساسية، وقناة LFE واحدة، وأربع قنوات ارتفاع. يضيف توزيع 9.3.4 قناتين أساسيتين أخريين ومكبري صوت فرعيين إضافيين.

طبقة الأساس مقابل القنوات العلوية

تؤدي طبقة الأساس والقنوات العلوية وظائف مختلفة، ويجب عليك التعامل معهما كأنظمة منفصلة أثناء التثبيت. تعيد القنوات الأساسية إنتاج الأصوات المثبتة على جدران وأرضية غرفتك. يعتمد توزعها بشكل كبير على وضعية مكبرات الصوت، لذا فإن التباعد الزاوي بين أزواج مكبرات الصوت مهم. تقوم القنوات العلوية بتجسيد الكائنات المرتفعة والحركات العلوية. يوفر مكبر الصوت العلوي الأوسط الفعلي تصويراً علوياً أكثر دقة من التصوير الوهمي بين مكبرات الارتفاع الأمامية والخلفية البعيدة.

ينطبق تحذير واحد على القنوات العريضة. كما تشير إرشادات Dolby:

"تستخدم تقنية Atmos القنوات العريضة فقط للأجسام المتحركة، لذا فإن أي أصوات أساسية (تحتوي معظم الأفلام على الكثير منها) ستكون ضعيفة الصوت في التخطيطات التي تعتمد على القنوات العريضة لربط صورة قوية بين السماعات الرئيسية والجانبية. لا تواجه سماعة Top Middle عادةً هذه المشكلة."

مبادئ التوزيع العامة

العثور على موضع الاستماع الرئيسي

كل زاوية في هذا الدليل تنطلق من نقطة واحدة: موضع الاستماع الرئيسي (MLP). اختر المقعد الذي تشاهد فيه معظم المحتوى. قس من ارتفاع أذن ذلك المقعد، وليس من الأرض. حدد موضع MLP على مخطط أرضي بسيط. تشير جميع الزوايا والمسافات الأفقية إلى هذه النقطة الوحيدة. يمنحك موضع MLP المركزي تباعداً متماثلاً لمكبرات الصوت وتصويراً متوازناً عبر المسرح الأمامي.

ارتفاع مستوى الأذن وطبقة الأساس

اضبط كل مكبر صوت عالي التردد (تويتر) في طبقة الأساس على ارتفاع الأذن أثناء الجلوس، أي ما يقريب من 36-42 بوصة من الأرض. يحافظ هذا المستوى المرجعي على محاذاة المستوى الأفقي للصوت مع أذنيك. قس ارتفاع أذنك أثناء الجلوس باستخدام شريط قياس. استخدم هذا الرقم لسماعات اليسار والوسط واليمين والسماعات المحيطية. الحفاظ على ارتفاع ثابت للمكبرات عبر طبقة الأساس يضمن حركة سلسة بين القنوات.

زاوية الارتفاع العلوية الموصى بها من Dolby

تحدد Dolby مكبرات الصوت العلوية عند ارتفاع 45 درجة، وهو ما يعادل 65 درجة من المستوى الأفقي. قس هذه الزاوية من موضع الاستماع الرئيسي (MLP) إلى المركز الصوتى لكل سماعة علوية. وجه كل مشغل علوي نحو موضع الاستماع الرئيسي (MLP) بدلاً من توجيهه بشكل مستقيم نحو الأسفل. يلخص الجدول أدناه قيم التوزيع الأساسية.

قس كل زاوية علوية من موضع الاستماع الرئيسي، وتأكد من كل منها باستخدام منقلة أو تطبيق زوايا قبل وضع اللمسات الأخيرة على التثبيت.

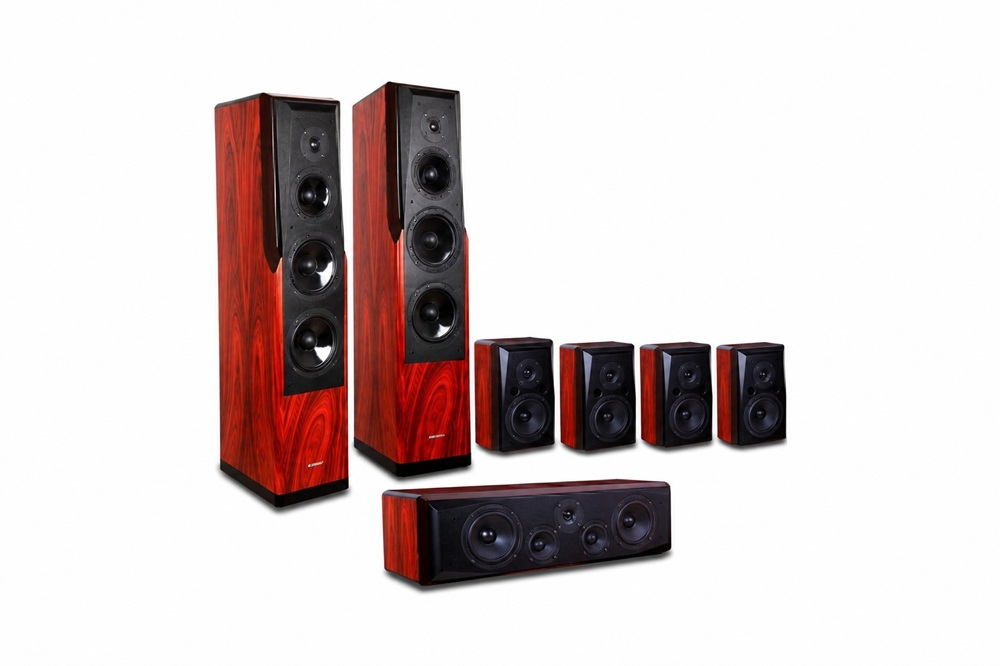

نظام مكبرات الصوت المنزلي Tonewinner TD-8 7.1 يتوافق جيدًا مع هذه المبادئ، ويساعدك تصميمه الصديق للمعايرة على ضبط الزوايا والمستويات بدقة.

زوايا وارتفاعات التوزيع لتهيئة 5.1.2

تمنحك تهيئة 5.1.2 أسطحًا أبسط طريقة للدخول إلى عالم Dolby Atmos. أنت تضع خمس سماعات أرضية على مستوى الأذن وسماعتين علويتين فوق منطقة الاستماع. تشير كل زاوية أدناه إلى موضع الاستماع الرئيسي (MLP). قس كل قيمة من ذلك المقعد، وسجل أرقامك قبل أن تحفر ثقبًا واحدًا.

الطبقة الأرضية: اليسار والمركز واليمين

تشكل السماعات الأمامية الثلاث أساس نظامك بأكمله. تحدد شركة Dolby زاوية تتراوح بين 22 و30 درجة للسماعتين الرئيسيتين اليسرى واليمنى، مقاسة من موضع الاستماع الرئيسي (MLP) إلى المركز الصوتى لكل سماعة. استهدف منتصف هذا النطاق، أي حوالي 26 درجة تقريبًا، عندما تسمح غرفة بذلك. توجد قناة المركز عند زاوية 0 درجة، مباشرة أمام موضع الاستماع الرئيسي (MLP).

اضبط جميع مكبرات الصوت عالية التردد (التويترات) الثلاثة على ارتفاع الأذن أثناء الجلوس، على بعد حوالي 36-42 بوصة من الأرض. احفظ مكبرات الصوت عالية التردد الثلاثة على خط أفقي واحد. إن وضع قناة المركز في مكان أعلى أو أقل من السماعات الرئيسية يتسبب في تشتيت حركة الحوار عبر المسرح الأمامي.

تعد زاوية التوجيه للداخل (Toe-in) أمرًا مهمًا هنا. قم بإمالة كل سماعة رئيسية للداخل بحيث يشير محور التويتر الخاص بها نحو موضع الاستماع الرئيسي (MLP). هذا المحاذاة تجعل الصورة الأمامية أكثر وضوحًا وتحافظ على سلاسة الانتقال بين اليسار والمركز واليمين. إن نظام مكبرات الصوت المنزلي Tonewinner TD-8 7.1 يمنحك توزيعًا صوتيًا متطابقًا للمسرح الأمامي، بحيث تمتزج السماعات الثلاث بشكل نظيف بمجرد ضبط الزوايا بشكل صحيح.

يجب أن تكون المسافة من موضع الاستماع الرئيسي (MLP) إلى كل سماعة أمامية متساوية. استخدم شريط قياس، وليس عينيك. يحافظ التناظر عبر الخط المركزي على استقرار التصوير لكل مستمع في الغرفة.

الطبقة الأرضية: السماعات المحيطية عند زوايا 90-110 درجة

تجلس السماعات المحيطية بجانب وخلف موضع الاستماع الرئيسي (MLP) قليلاً. تضعها شركة Dolby عند زوايا 90-110 درجة من خط المركز الأمامي، مقاسة أفقيًا. يضع وضع 90 درجة كل سماعة محيطية مباشرة بجانبك. يسحبها وضع 110 درجة خلف أذنيك. كلاهما يعمل، ويعتمد الخيار على شكل غرفتك وموقع مقعدك.

قم بتثبيت السماعات المحيطية على نفس ارتفاع الأذن للسماعات الأمامية الثلاث، أي 36-42 بوصة. يحافظ الحفاظ على ارتفاع ثابت للتويتر عبر جميع السماعات الأرضية الخمس على طبيعة الحركة البانورامية للصوت أثناء انتقاله من الأمام إلى الخلف. وجه كل تويتر سماعة محيطية نحو موضع الاستماع الرئيسي (MLP)، وليس نحو الجدار المقابل.

احرص على إبعاد السماعات المحيطية عن الجدران والأثاث القريب. إن السماعة المضغوطة مقابل جدار جانبي تنتج انعكاسات مبكرة تشوش مجال الصوت المحيط. امنح كل صندوق بضع بوصات من مساحة التهوية عندما يسمح تصميمك بذلك.

يجمع الجدول أدناه الأهداف الخاصة بطبقة السماعات الأرضية لتهيئة 5.1.2 للرجوع إليها سريعًا.

السماعات العلوية: سماعتان علويتان عند زاوية 45 درجة

تكمل السماعتان العلويتان تهيئة 5.1.2. تحدد شركة Dolby زاوية ارتفاع تبلغ 45 درجة لكل سماعة علوية، وهو ما يعادل 65 درجة من المستوى الأفقي. قس هذه الزاوية من موضع الاستماع الرئيسي (MLP) صعودًا إلى المركز الصوتي لكل سماعة.

ضع السامعتين العلوويتين في خط متوافق مع السماعات الرئيسية اليسرى واليمنى. يعكس موضعها الأفقي المسرح الأمامي، بحيث تتحرك المؤثرات العلوية بالتزامن مع الطبقة الأرضية أدناه. قم بتثبيتهما على ارتفاع 30-55 بوصة فوق مستوى الأذن، ووجه كل مشغل صوت نحو موضع الاستماع الرئيسي (MLP) بدلاً من توجيهه بشكل مباشر نحو الأسفل.

اتبع هذا التسلسل لتثبيت موضعي السماعتين العلوويتين بدقة:

1. حدد موضع الاستماع الرئيسي (MLP) على الأرض ولاحظ ارتفاع أذنك أثناء الجلوس.
2. قس زاوية ارتفاع بمقدار 45 درجة من موضع الاستماع الرئيسي (MLP) نحو السقف، باستخدام منقلة أو تطبيق زوايا.
3. تأكد من أن ارتفاع التثبيت يتراوح بين 30 إلى 55 بوصة فوق مستوى الأذن.
4. تحقق من أن كل سماعة علوية توضع مباشرة فوق السماعة الرئيسية المجاورة لها.
5. وجه كلا المشغلين نحو MLP ثم احكم ربط الحوامل.

تحدد إرشادات Dolby المركز الصوتى لكل سماعة علوية على ارتفاع لا يقل عن 2.4 متر، أى ما يعود تقريباً إلى 1.2 متر فوق مستوى الأذن البالغ 1.2 متر، دون تحديد حد أقصى.

يسمح ارتفاع السقف البالغ 8 أقدم أو أكثر بتحقيق هندسة 45 درجة بسهولة. تؤدي الأسقف المنخفضة إلى ضغط نافذة الارتفاع المتاحة، لذا تحقق من الزوايا أولاً واضبط المسافة الأفقية إذا لزم الأمر. حرّك السماعات العلوية للأمام أو للخارج قليلاً على طول السقف للحفاظ على ارتفاع زاوية 45 درجة عند ارتفاع التثبيت المختار.

نظام مكبرات الصوت المسرحي المنزلي Tonewinner TD-8 يدعم تكوين السماعتين العلويتين هذا بشكل جيد. يتيح لك تصميمه الصديق للمعايرة ضبط المسافات والمستويات للزوج العلوي، بحيث تندمج طبقة السماعات العلوية بسلاسة مع طبقة السماعات الأرضية بدلاً من الطفو فوقها.

زوايا وارتفاعات التوزيع لنظام 7.1.4

يضاعف تخطيط 7.1.4 التغطية العلوية ويضيف سماعتين محيطيتين جانبيتين إلى الطبقة الأرضية. يمكنك الآن وضع سبع سماعات على مستوى الأذن وأربع سماعات في السقف. تنطلق كل زوايا التوزيع من موضع الاستماع الرئيسي (MLP)، لذا حدد ذلك المقعد أولاً وقس المسافة من ارتفاع أذنك وأنت جالس.

الطبقة الأرضية: السماعات المحيطية الأمامية والجانبية

تتطابق المرحلة الأمامية في نظام 7.1.4 مع تخطيط 5.1.2. ضع السماعتين الرئيسيتين اليسرى واليمنى بزاوية تتراوح بين 22 و30 درجة من موضع الاستماع الرئيسي (MLP)، مع وضع القناة المركزية عند زاوية 0 درجة. اضبط مكبرات الصوت الثلاثة جميعها على ارتفاع أذن المستمع الجالس، أي حوالي 36 إلى 42 بوصة. وجه كل سماعة رئيسية للداخل بحيث يشير محور مكبر الصوت الخاص بها نحو موضع الاستماع الرئيسي (MLP).

توجد مكبرات الصوت المحيطية الجانبية في زاوية 90–110° من خط المنتصف الأمامي، بجوار مقعدك مباشرة أو خلفه قليلاً. قم بتثبيتها على نفس ارتفاع الأذن مثل مكبرات الصوت الأمامية الثلاثة. وجه كل مكبر صوت عالي التردد نحو نقطة الاستماع الرئيسية (MLP) واجعل الخزائن بعيدة بضع بوصات عن الجانبين.

يكمل مكبرا الصوت المحيطيان الخلفيان طبقة القناة السابعة. تضعهما Dolby في زاوية 135–150° من خط المنتصف الأمامي، خلف نقطة الاستماع الرئيسية (MLP). قم بإمالتهما للداخل نحو مقعد الاستماع. اجعل مكبرات الصوت العالية الخاصة بهما على نفس خط 36–42 بوصة مثل باقي طبقة القناة. الحفاظ على ارتفاع متسق عبر مكبرات الصوت السبعة جميعها يجعل الانتقالات سلسة أثناء انتقال الأصوات من الشاشة إلى الجدار الخلفي.

التماثل يهم أكثر في غرفة 7.1.4 مقارنة بغرفة 5.1.2. قس المسافة من نقطة الاستماع الرئيسية (MLP) إلى كل زوج محيطي وطابق القيم اليمنى واليسرى. عدم التطابق بمقدار بضع بوصات يسحب الصورة المحيطية إلى أحد الجانبين.

في السقف: أربعة مكبرات صوت علوية عند زاويتي 45 و135 درجة

تمنحك مكبرات الصوت الأربعة العلوية قنوات ارتفاع أمامية وخلفية مستقلة. يؤكد دليل إعداد السماعات العلوية 7.1.4 من Dolby على وجود أربعة قنوات ارتفاع: مكبرات صوت علوية أمامية يمنى ويسرى بالإضافة إلى مكبرات صوت علوية خلفية يمنى ويسرى. ينصح الدليل أيضاً بإمالة كل مكبر صوت نحو نقطة الجلوس المركزية.

ضع الزوج الأمامي العلوي بارتفاع 45° أمام نقطة الاستماع الرئيسية (MLP)، وهو ما يعادل 65° من المستوى الأفقي. ضع الزوج الخلفي العلوي عند 135° خلف نقطة الاستماع الرئيسية (MLP). يقيس رقم 135° الزاوية الأفقية حول نقطة الاستماع الرئيسية (MLP)، لذا تعكس السماعات العلوية الخلفية الزوج الأمامي عبر مقعدك. قم بتثبيت السماعات العلوية الأربعة على ارتفاع 30–55 بوصة فوق مستوى الأذن ووجه كل مشغل نحو نقطة الاستماع الرئيسية (MLP).

تضع زوايا الارتفاع الرسمية من Dolby لقنوات الارتفاع الأربعة كلاً من مكبرات الصوت العلوية الأمامية والخلفية ضمن نطاق من 65° إلى 100°، مقاسة من مستوى أذن المستمع الجالس. عند 65° يظل مكبر الصوت بوضوح في الأمام أو الخلف من المنتصف. وعند 100° يتجاوز خط العمود، وهو ما لا يمكنك تحقيقه إلا باستخدام حواجز مائلة أو حوامل مثبتة على الجدران. تخلق هذه الزوايا الأوسع إحساساً بأن الصوت العلوي يمتد للأمام والخلف بدلاً من الاستقرار مباشرة فوق رأسك.

استخدم هذا الجدول كإطار عمل لك. ابدأ عند 65° لكلا الزوجين ولا تضبط باتجاه 100° إلا عندما يسمح ارتفاع السقف والحوامل بذلك. عادةً ما يضع السقف القياسي بارتفاع 8 أقدام السماعات العلوية بالقرب من الحد الأدنى للنطاق. بينما تتيح الأسقف الأكثر ارتفاعًا استخدام المزيد من نطاق الخيارات.

اتبع هذا التسلسل لضبط جميع السماعات العلوية الأربع:

1. حدّد موقع الاستماع الرئيسي (MLP) وسجّل ارتفاع الأذن أثناء الجلوس.
2. قس 45° من زاوية الارتفاع نحو السقف للزوج الأمامي العلوي.
3. قس 135° حول موقع الاستماع الرئيسي (MLP) للزوج الخلفي العلوي.
4. تأكد من أن كل نقطة تثبيت تقع على ارتفاع 30-55 بوصة فوق مستوى الأذن.
5. قم بمحاذاة كل سماعة علوية مع سماعة المستوى الأرضي المطابقة لها عندما تسمح الغرفة بذلك.
6. وجّه جميع المحركات الأربعة نحو موضع الاستماع الرئيسي (MLP) وأحكم تثبيت الحوامل.

يجب أن يصطف الزوج العلوي الأمامي فوق السماعتين الرئيسيتين اليسرى واليمنى. ويجب أن يقع الزوج العلوي الخلفي فوق السماعات المحيطية الخلفية وإلى الخارج قليلاً. يتيح هذا المحاذاة للأجسام الصوتية العلوية التحرك بسلاسة بالتزامن مع طبقة الصوت الأساسية أدناه.

ينسب نظام سماعات السينما المنزلية TD-8 7.1 تمامًا مع هذا التخطيط ذي الأربع سماعات العلوية. يتيح لك تصميمه المسهل للمعايرة ضبط مسافات ومستويات منفصلة للزوجين العلوي الأمامي والعلوي الخلفي، بحيث تندمج الطبقة العلوية مع الطبقة الأساسية بدلاً من أن تبدو منفصلة.

تحقق من الموضع الأمامي بزاوية 45° والموضع الخلفي بزاوية 135° باستخدام منقلة أو تطبيق لقياس الزوايا قبل التثبيت النهائي لأي حامل سقفي.

9.3.4 زوايا الموضع والارتفاعات

يوسع تخطيط 9.3.4 الطبقة الأساسية إلى تسع قنوات ويضيف مضخم صوت ثالث (مضخم جهير). تحتفظ بالسماعات العلوية الأربع من تخطيط 7.1.4. قم بقيمة كل زاوية من موضع الاستماع الرئيسي (MLP) عند مستوى ارتفاع الأذن أثناء الجلوس.

الطبقة الأساسية: السماعات المحيطية العريضة والخلفية

تملأ السماعات الأمامية العريضة الفجوة بين السماعات الرئيسية والسماعات المحيطية الجانبية. تضعها Dolby عند 60° تقريبًا من خط المنتصف الأمامي. اضبط مكبرات الترددات العالية (tweeters) الخاصة بها عند مستوى ارتفاع الأذن أثناء الجلوس، حوالي 36-42 بوصة، ووجّه كل منها نحو موضع الاستماع الرئيسي (MLP).

تقع السماعات المحيطية الخلفية عند زاوية 135-150° خلف موضع الاستماع الرئيسي (MLP)، مما يطابق مواضع 7.1.4. حافظ على جميع مكبرات الترددات العالية التسعة للطبقة الأساسية على خط أفقي واحد. تحافظ التماثل عبر خط المنتصف على استقرار الصورة الصوتية لكل مقعد.

السماعات العلوية: أربع سماعات علوية

تكرر الطبقة العلوية هندسة نظام 7.1.4. قم بتركيب زوج السماعات الأمامية العلوية على ارتفاع 45 درجة أمام موضع الاستماع الرئيسي (MLP)، وهو ما يعادل 65 درجة من الأفقي. ضع زوج السماعات الخلفية العلوية عند 135 درجة خلف موضع الاستماع الرئيسي (MLP). اضبط السماعات العلوية الأربع على ارتفاع 30-55 بوصة فوق مستوى الأذن ووجه كل مشغل صوت نحو موضع الاستماع الرئيسي (MLP).

توزيع ثلاثة مكبرات صوت فرعية (Subwoofers)

تعمل مكبرات الصوت الفرعية الثلاثة على تنعيم أنماط الغرفة عبر المزيد من المقاعد. ضع مكبر صوت فرعي بالقرب من كل ركن أمامي والثالث على طول الجدار الخلفي أو الجدار الجانبي. قم بتشغيل روتين المعايرة الخاص بجهاز الاستقبال (Receiver) الخاص بك، ثم اضبط مستوى وتأخير كل مكبر صوت فرعي يدوياً بالأذن. يمنحك نظام مكبرات صوت المسرح المنزلي Tonewinner TD-8 7.1 أساساً مناسباً للمعايرة لهذا التخطيط المتعدد لمكبرات الصوت الفرعية.

المعايرة ومطابقة المستويات لنظام مكبرات صوت المسرح المنزلي TD-8 7.1

تحدد الزوايا والارتفاعات الهندسة. تجعل المعايرة كل سماعة تعمل كنظام واحد. يستجيب نظام مكبرات صوت المسرح المنزلي TD-8 7.1 بشكل جيد للإعداد الدقيق، وستؤدي بضع خطوات مقاسة إلى تثبيت التوقيت الدقيق والمستويات المتوازنة.

ضبط المسافات والتأخيرات

تخبر إعدادات المسافة جهاز الاستقبال (Receiver) بالمدى الذي يستغرقه صوت كل سماعة للوصول إلى أذنيك. اتبع هذا التسلسل:

1. افتح قائمة مسافة السماعة (Speaker Distance) أو تأخير السماعة (Speaker Delay) في إعدادات جهاز الاستقبال (Receiver) الخاص بك.
2. قس من الحافة الأمامية لكل سماعة إلى أذنيك في وضع الاستماع. اجعل الشريط موازياً للأرض وقس من وضعية الجلوس العادية.
3. أدخل كل قيمة. تقبل معظم أجهزة الاستقبال زيادات بمقدار 0.5 قدم، وتسمح الطرازات الأفضل بدقة 0.1 قدم.
4. اضبط مكبر الصوت الفرعي على مسافته الفعلية مضافاً إليها حوالي 7 أقدام. يفسر هذا الإزاحة انعكاسات الجهير عند تقاطع تردد 80 هرتز.

قام أحد المستخدمين بمحاذاة توقيت جميع السماعات مع القناة المركزية، ثم قام بضبط المسافات باستخدام صوت زقزقة التوقيت حتى استقرت النتائج في حدود بوصة واحدة تقريبًا. أكد مقياس ليزر على ارتفاع الأذن أرقام جهاز الاستقبال (Receiver).

مطابقة مستويات السماعات

قم بمعايرة كل سماعة إلى حوالي 75 ديسيبل باستخدام مقياس مستوى ضغط الصوت (SPL)، واضبط مكبر الصوت الفرعي بالقرب من 77 ديسيبل. تحقق من نتائج الإعداد التلقائي لجهاز الاستقبال (Receiver) يدوياً، لأن الميكروفونات الاتجاهية يمكنها قراءة الغرفة بشكل خاطئ. قم بتغذية نغمات اختبار معروفة من قرص إلى جهاز الاستقبال (Receiver) وقم بالمعايرة عند إعداد مستوى الصوت 0 ديسيبل. يقدم ميكروفون القياس مثل UMIK-1 النتائج الأكثر اتساقاً.

التحقق من الزوايا باستخدام منقلة أو تطبيق

تحقق من كل زاوية علوية للمرة الأخيرة. تؤكد المنقلة أو تطبيق قياس الزوايا على الهاتف الارتفاع بمقدار 45 درجة وموضعي الخلفية عند 135 درجة. تؤدي الأخطاء الصغيرة هنا إلى تشويه طبقة الارتفاع، لذا تحقق قبل الانتهاء.

قم بتركيب السماعات العلوية على ارتفاع 45 درجة (65 درجة من الأفقي)، على ارتفاع 30-55 بوصة فوق مستوى الأذن. حافظ على مكبرات الصوت عالية التردد (Tweeters) الخاصة بطبقة الجلوس على مستوى الأذن أثناء الجلوس. يستخدم تخطيط 5.1.2 سماعتين علويتين عند 45 درجة. يستخدم تخطيط 7.1.4 أربع سماعات علوية عند 45 درجة في الأمام و135 درجة في الخلف. يضيف تخطيط 9.3.4 سماعات محيطية واسعة ومكبر صوت فرعي ثالث. إن نظام مكبرات صوت المسرح المنزلي Tonewinner TD-8 7.1 وتصميمه الملائم للمعايرة يجعل مطابقة الزوايا بدقة أمراً أسهل. تحقق من وضعك باستخدام دليل الإعداد أو فني تركيب محترف.

الأسئلة الشائعة

ما هي الزاوية العلوية الدقيقة لسماعات دولبي أتموس (Dolby Atmos)؟

قم بتركيب السماعات العلوية على ارتفاع 45 درجة، وهو ما يعادل 65 درجة من الأفقي. قس هذه الزاوية من موضع الاستماع الرئيسي إلى المركز الصوتى لكل سماعة علوية.

ما هو الارتفاع الذي يجب أن توضع فيه سماعات دولبي أتموس (Dolby Atmos) العلوية فوق مستوى الأذن؟

ضع السماعات العلوية على ارتفاع 30-55 بوصة فوق مستوى الأذن أثناء الجلوس. وجه كل مشغل صوت نحو موضع الاستماع الرئيسي. يحدد نظام دولبي (Dolby) الحد الأدنى للمركز الصوتي عند 2.4 متر دون تحديد أقصى.

هل يجب أن تشير سماعات دولبي أتموس (Dolby Atmos) العلوية بشكل مستقيم نحو الأسفل؟

لا. قم بتوجيه كل مشغل علوي نحو موضع الاستماع الرئيسي. التوجيه المباشر يجعل تصوير الارتفاع أكثر حدة ويحافظ على ثبات الأصوات العلوية المرتحلة مع طبقة الجلوس السفلية.
