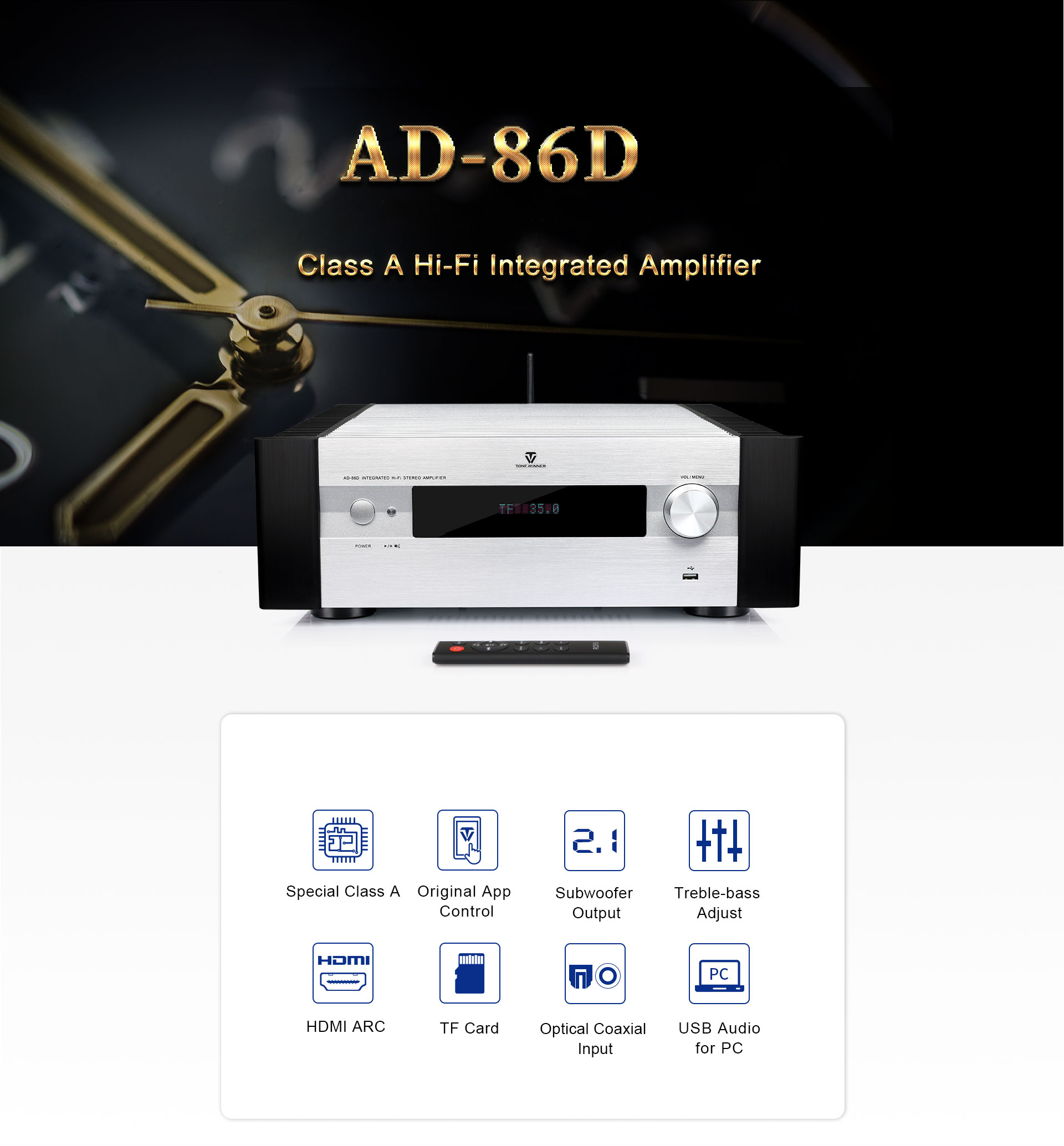

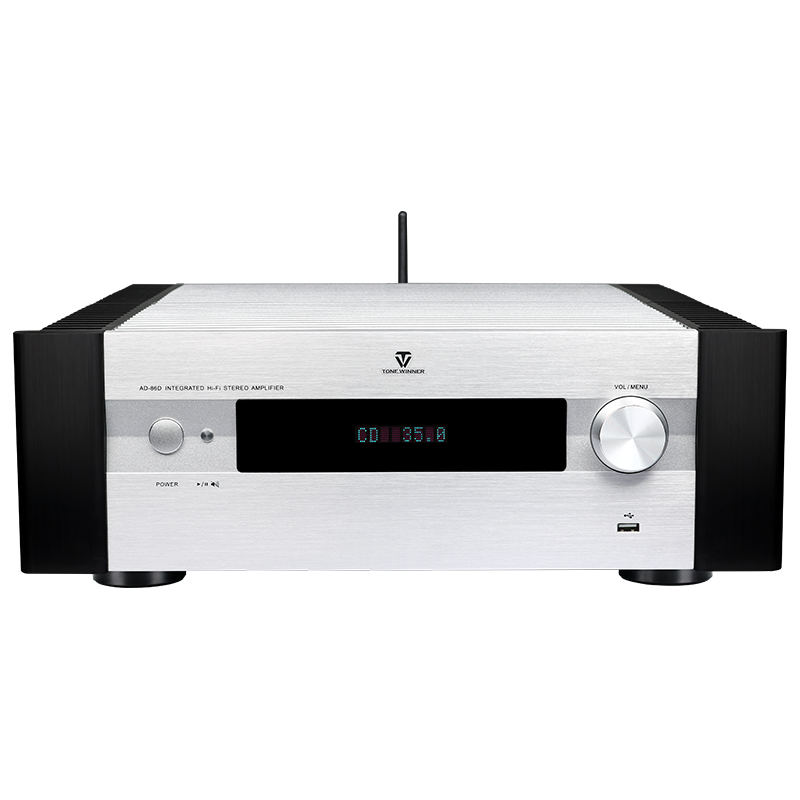

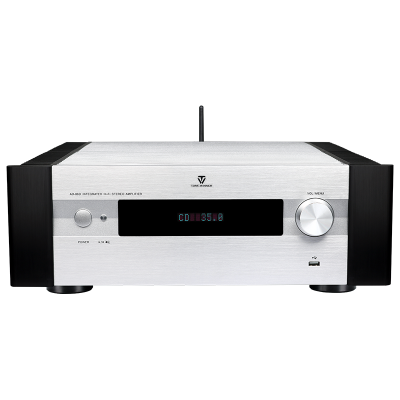

AD-86D
مكبر صوت متكامل هاي فاي من الفئة أ
لتلبية طلب المنزل الحديث على منتجات عالية الجودة وعصرية ، طورت Tonewinner جيلًا جديدًا من منتجات HIFI. AD-86D HI-FI هو أحد هذه المنتجات ، وهو جيل جديد من مكبرات الصوت HiFi من الدرجة المتوسطة لتلبية طلب مربو الصوت الشباب للحصول على مظهر عصري وصوت رائع. باعتبارها من أفضل 10 علامات تجارية للصوت في الصين ، تتمتع Tonewinner بخبرة تزيد عن 30 عامًا في تصميم وتصنيع المنتجات الصوتية. كمورد أصلي ، ترحب Tonewinner دائمًا بالموزعين والشركاء والعملاء في جميع أنحاء العالم بحرارة.
نموذج
AD-86Dالقنوات
2.0قوة
2*120Wغيغاواط
23KGAD-86D
مكبر صوت متكامل هاي فاي من الفئة أ
تاريخ تحديث الجيل

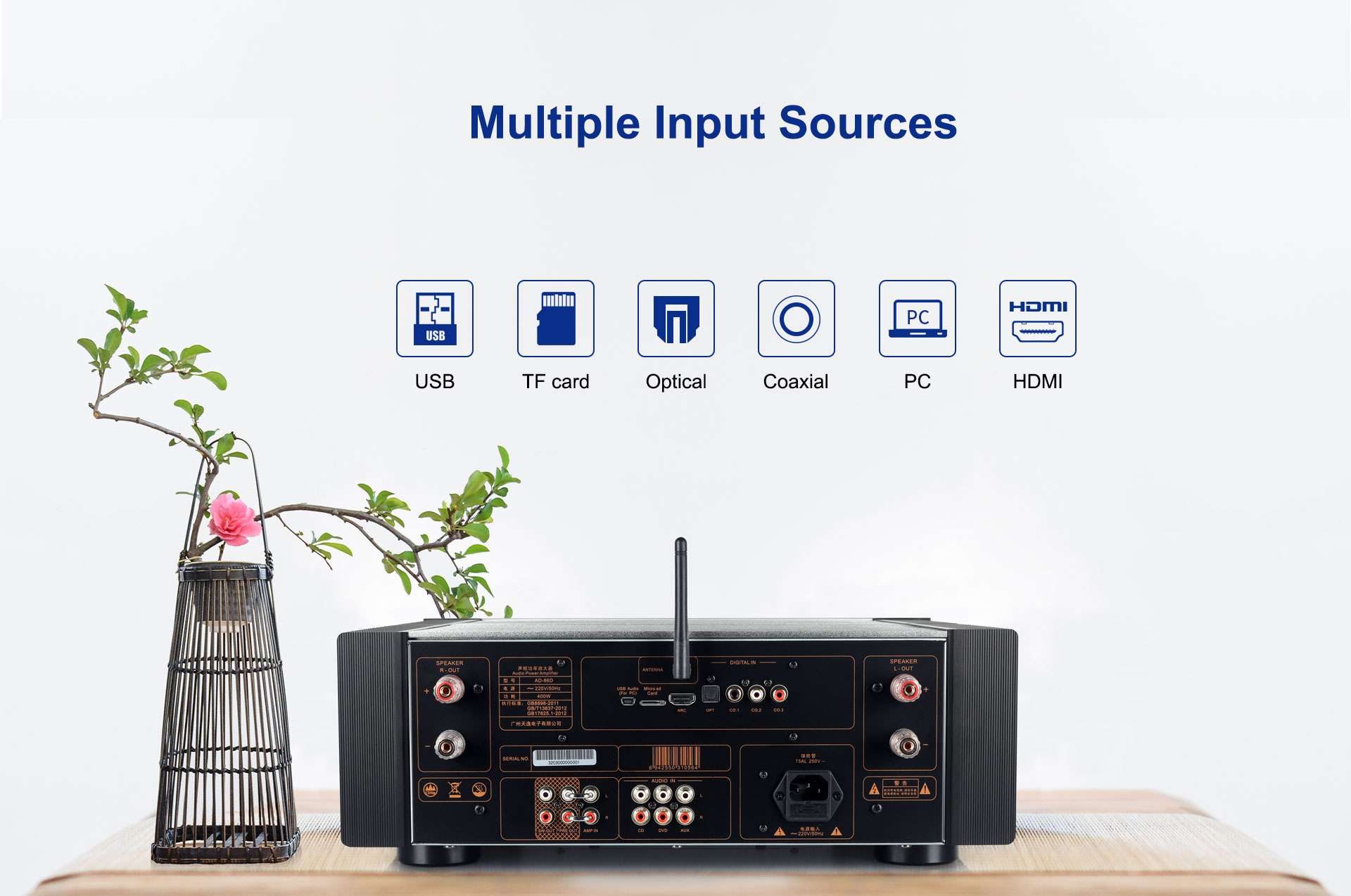

مصادر إدخال متعددة
واجهات التحكم في التطبيق الأصلية
15 متر نقل بلوتوث
عالية السرعة ومستقرة ، وتشويه منخفض ، واستهلاك الطاقة والكمون.
قم بتبديل أي تطبيقات ومنصات موسيقية تريدها.
128G لتأثير صوتي بلا فقدان
دعم قرص USB 128G وبطاقة TF ودعم تنسيقات APE و FLAC و WAV و MP3 و WMA.
HDMI-ARC لنقل أفضل
دعم HDMI ARC للاتصال بالتلفزيون للحصول على صوت أفضل.

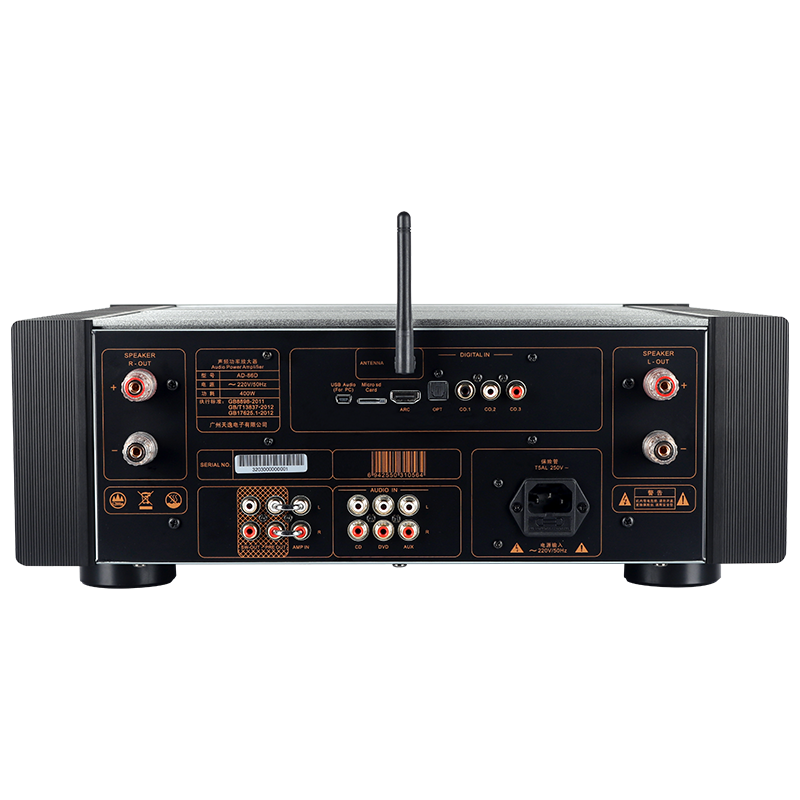

خيارات اتصال متعددة
صوت USB أحادي الاتجاه للكمبيوتر الشخصي ، إدخال بصري أحادي الاتجاه ومدخلات محورية ثلاثية الاتجاهات ، والتي تتعامل مع PCM192 كيلو هرتز / 24 بت للأجهزة الرقمية.
مضخم صوت متكامل ومفتاح مضخم في خطوة واحدة
يتم توصيل مقابس PRE OUT ومقبس AMP IN بواسطة حلقة ماس كهربائى لعمل إشارات من هذا الجهاز وجعله مضخمًا مدمجًا. افصل حلقة الدائرة القصيرة وستحصل على مضخم صوت مستقل ، بحيث يمكن لإشارات الإدخال أن تمر عبر طرف "AMP IN".
ضبط مضخم الصوت الثلاثي الجهير
تخطيط داخلي متعدد الغرف
يتم فصل مناطق إمداد الطاقة والمدخلات وتخزين الطاقة وقناة التضخيم اليمنى واليسرى إلى غرف لتقليل تداخل الموجات الكهرومغناطيسية الحرة.
تصميم حلبة هاي فاي
يعتمد جزء المضخم المسبق على مضخم تشغيلي عالي الجودة ، ويعتمد جزء مكبر الصوت على مدخلات أحادية الطرف ودائرة تضخيم تفاضلية ذات نهاية مزدوجة ، والتي لها ضوضاء منخفضة المدخلات وتحسن بشكل كبير من كسب الجهد.
تُستخدم دائرة تضخيم القاعدة المشتركة لتحسين أداء الدائرة ، وبعد تعويض درجة الحرارة وجزء التوسيع الحالي ، تقدم دائرة خرج التضخيم دعمًا قويًا لدفع وحدات السماعة لإخراج الصوت.
مكثف مرشح السعة العالية
6 مكثفات مرشح مخصصة بإجمالي سعة 57400 درجة فهرنهايت ستوفر دعمًا قويًا.
محول حلقي عالي الطاقة
يعمل محول الحلقة عالي الطاقة 400VA كمصدر للطاقة
ويعطي دعمًا عالي الطاقة لقيادة الماكينة بأكملها.
AD-1955 DAC رقاقة فك التشفير
وهو يدعم بيانات الصوت PCM بمعدل 24 بت ، حتى 192 كيلو هرتز
وحوالي 120 ديسيبل SNR / DNR (غير مكتوم) بمعدل عينة 48 كيلو هرتز
(A-Weighted) مع مرشح رقمي تابع ومحول D / A.
يسمح منفذ إدخال البيانات التسلسلي المرن بالتوصيل البيني غير اللاصق
لمجموعة متنوعة من الأجهزة ويقلل أيضًا من الأخطاء أثناء فك التشفير.
ترانزستور توشيبا عالي الطاقة
يعمل ما مجموعه ثمانية ترانزستورات TTC-5200 / TTA1943 عالية الطاقة معًا لتقديم صوت ثلاثي الطبقة وسط تحليلي وصوتي.
OPA1678 مكبر التشغيل
تتبنى تسعة مكبرات صوت اختيارية OPA1678 من
شركة TI لتشكيل تضخيم التوازن الكامل
هيكل لجلب الصوت التحليلي والدافئ.
تفاصيل
|
حدود
|
SNR: ≥96dB (مرجح A ، E = 1V) |
| نطاق التردد: 20 هرتز -60 كيلو هرتز (+ 1 / -3 ديسيبل) |
|
| THD: ≤0.05٪ (1 كيلو هرتز ، عمل عادي) |
|
| طاقة الإخراج: 120W * 2 Rms / 8Ω (THD = 1٪ ، 1 KHz) |
|
| المقاومة المقدرة: 4 ~ 8 أوم |
|
| الكسب: 42 ديسيبل |
|
| مقاومة الإدخال: 10 كيلو |
|
| NW: 18.5 كجم ، GW: 23 كجم | |
| جهد إمداد الطاقة: ~ 220 فولت (50 هرتز) |
|

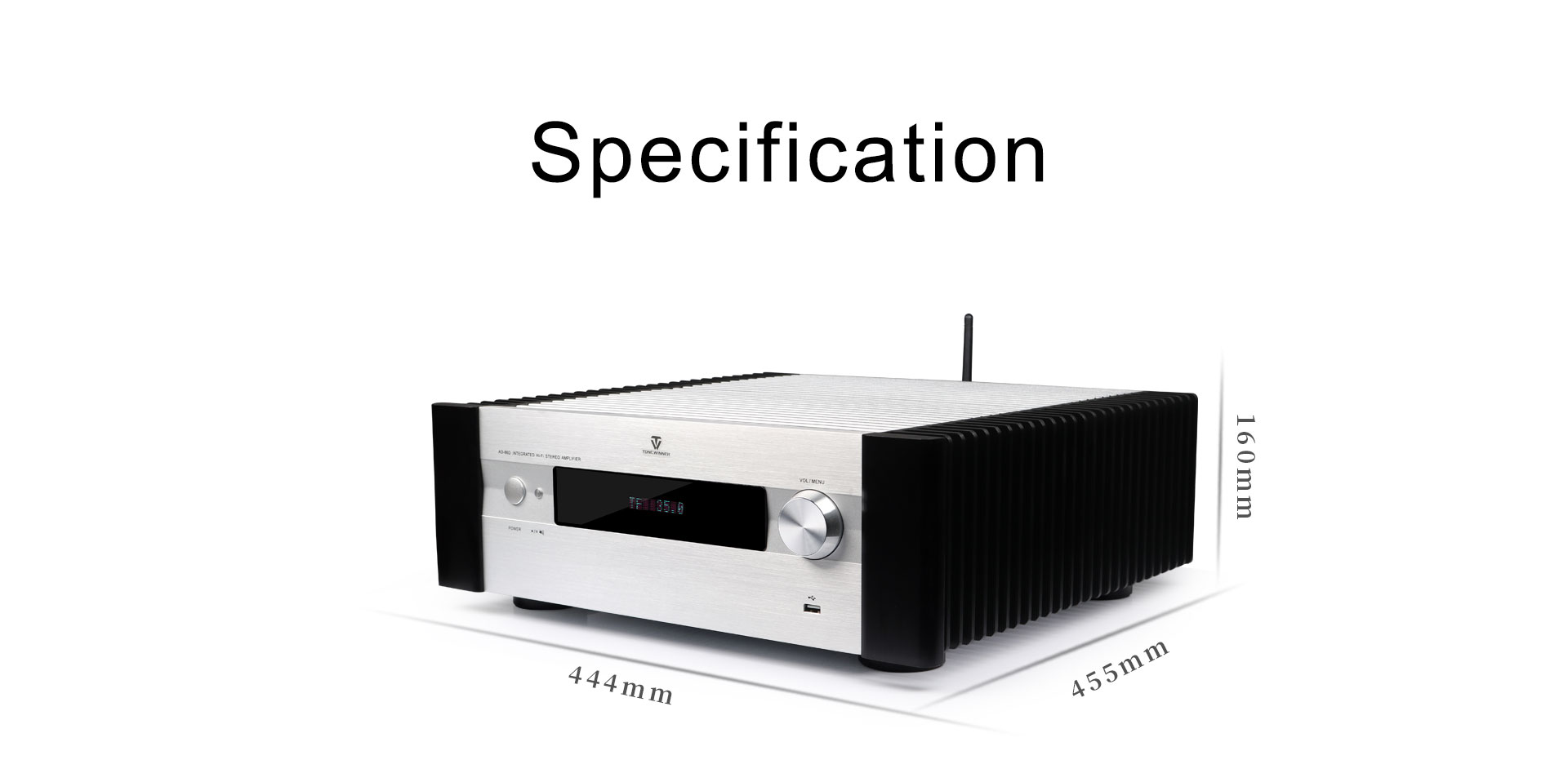

| الحجم الكلي: 444x455x160mm |
|
| استهلاك طاقة الوحدة: 400 واط / 8 |
|
AD-86D
|
القنوات
|
|
<0.05٪ (1 كيلو هرتز ، حالة العمل العادية)
|
SNR
|
|
120 واط (8Ω قناة واحدة ， 1 كيلو هرتز ， THD = 1٪)
|
استجابة التردد
|
|
8 أوم
|
استهلاك الوحدة
|
|
42 ديسيبل
|
مقاومة المدخلات
|
|
4 ～ 8Ω
|
شمال غرب
|
|
444 * 413 * 66 ملم
|
مُكَمِّلات
|
لتلبية طلب المنزل الحديث على منتجات عالية الجودة وعصرية ، طورت Tonewinner جيلًا جديدًا من منتجات HIFI. AD-86D HI-FI هو أحد هذه المنتجات ، وهو جيل جديد من مكبرات الصوت HiFi من الدرجة المتوسطة لتلبية طلب مربو الصوت الشباب للحصول على مظهر عصري وصوت رائع.

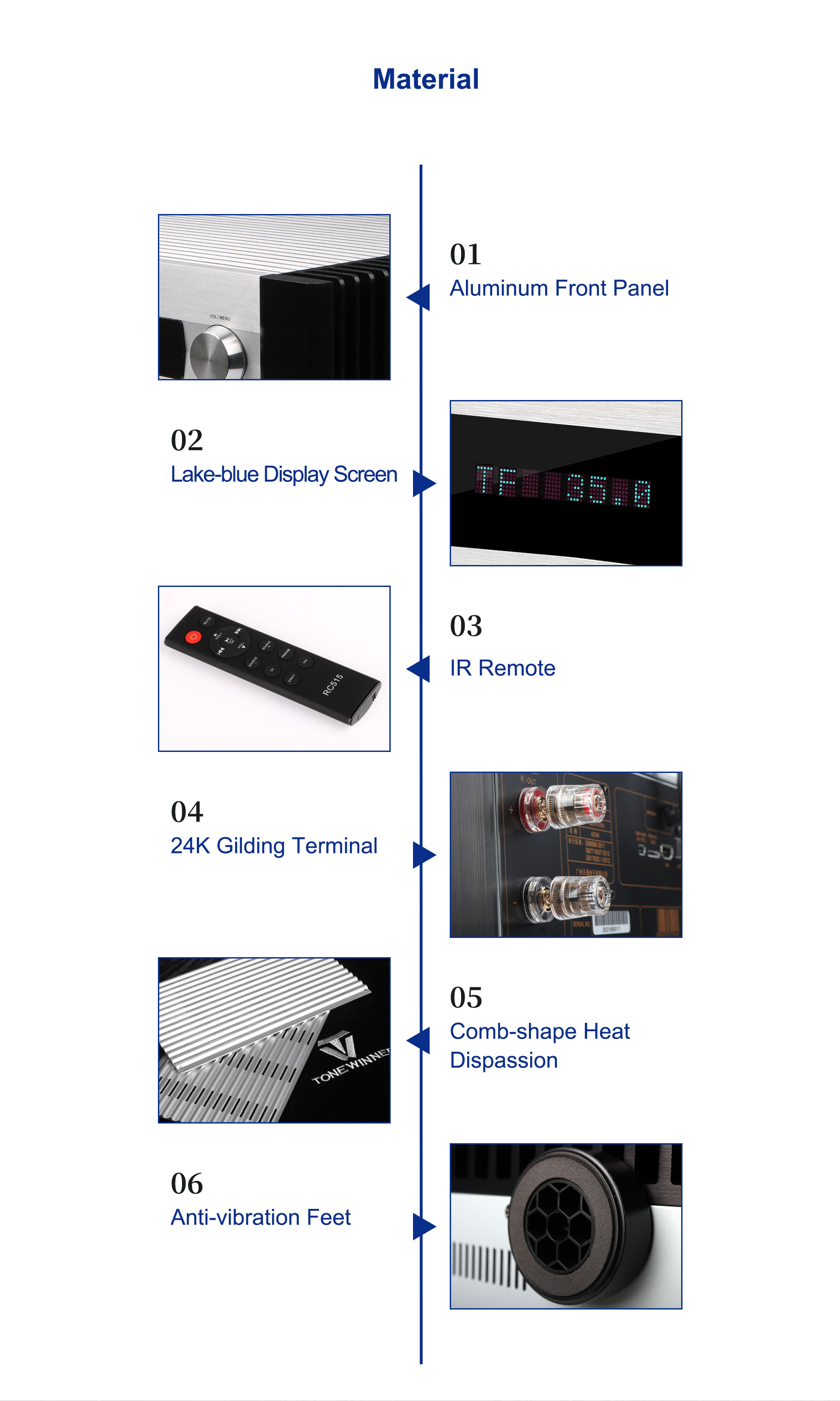

1. التصميم الخارجي

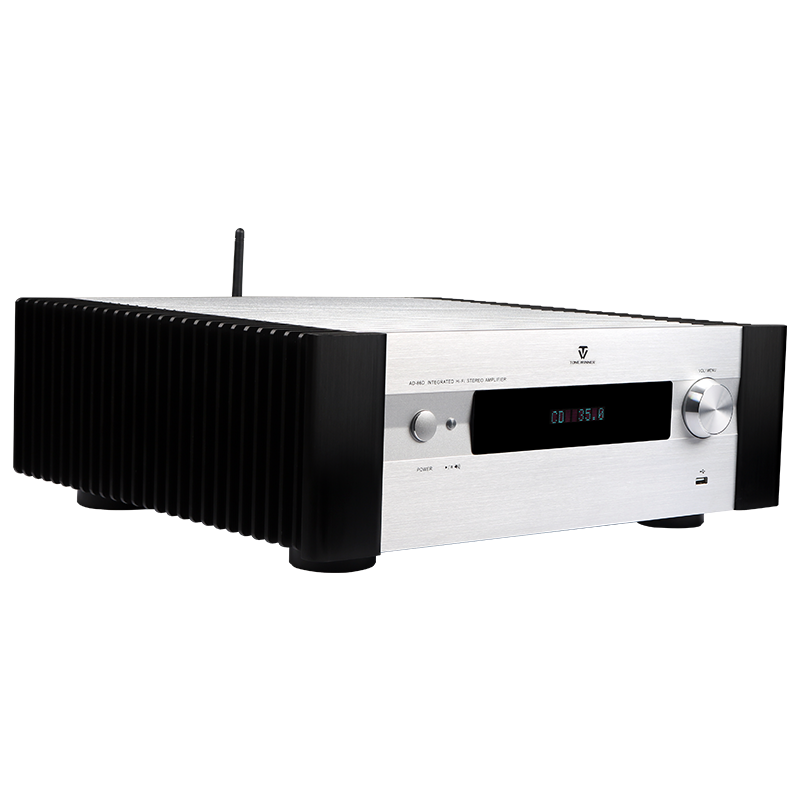

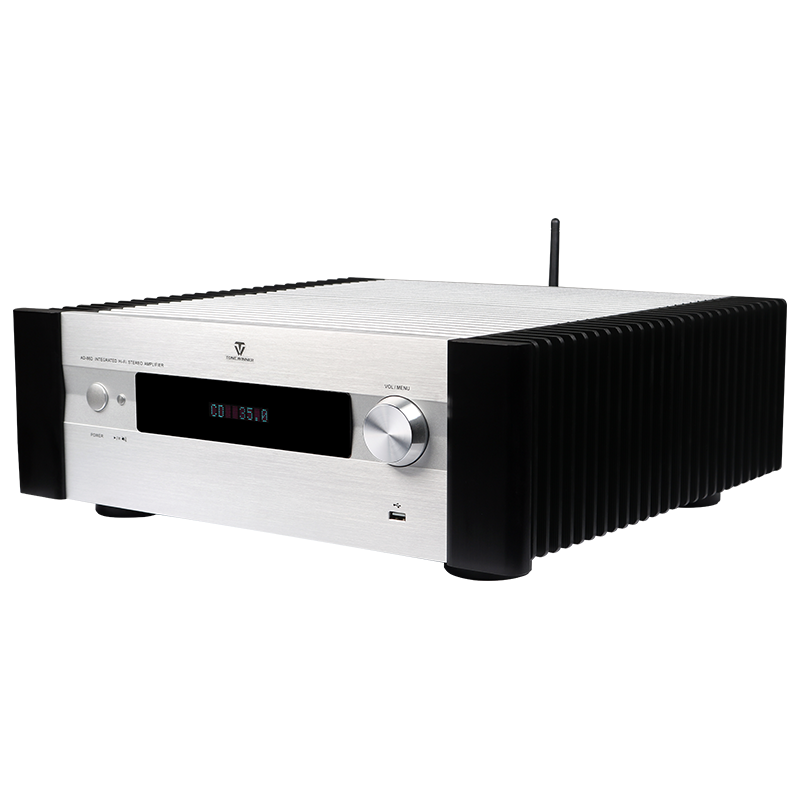

خزانة سبائك الألومنيوم AD-86D هي سوداء وفضية كلاسيكية وأكسيد للحفاظ على السطح مصقولًا ومشرقًا للخدمة على المدى الطويل. اللوحة الأمامية منحنية بسلاسة على شكل V ومزينة بشاشة عرض زرقاء اللون. المقابض والأزرار الموجودة على اللوحة أو جهاز التحكم عن بعد كلها مصنوعة ومصقولة بلون وملمس جيد. يناسب التصميم الخطي والمنحني الأملس معظم الغرف ويجلب مشاعر طيبة.
2. التصميم الداخلي
يعتمد جزء مكبر الصوت المسبق على op-amp عالي الدقة ، ويعتمد جزء مكبر الصوت دوائر تضخيم تفاضلية وإجمالي ثمانية ترانزستورات Toshiba عالية الطاقة TTC-5200 / TTA1943. يتم استخدام دائرة محرك سيرفو طويلة ودائرة ردود فعل سلبية مناسبة لتحقيق الاستقرار في عمل الماكينة وتقليل التشويه وتحسين الأداء.
تم تخصيص ما مجموعه ستة مكثفات مرشح لتناسب الماكينة وتدعم ما يصل إلى 57400 سعة ، والتي تؤدي خصائص جيدة في قيمة مقاومة الجهد وقيمة مقاومة درجة الحرارة وقيمة السعة.
يوفر مكبر التشغيل OPA1678 ثنائي القناة من شركة TI أداءً أعلى على مستوى النظام مقارنة بمضخمات التشغيل القديمة المستخدمة بشكل شائع في الدوائر الصوتية. يحقق كثافة ضوضاء منخفضة 4.5-nV / Hz وتشويه منخفض بنسبة 0.0001٪ عند 1 كيلو هرتز مما يحسن دقة الإشارة الصوتية. كما أنه يوفر تأرجح خرج من السكك الحديدية إلى السكك الحديدية حتى 800 مللي فولت مع حمولة 2 كيلو أوم ، مما يزيد من مساحة الرأس ويزيد النطاق الديناميكي.
NJW1194 عبارة عن وحدة تخزين إلكترونية ذات قناتين مع 4 في 1-out 1-out مُحدد صوت ستيريو والتحكم في النغمة. إنه يؤدي خصائص ضوضاء منخفضة وتشويه منخفض مع دائرة سلم المقاومة. إنه يحقق ضوضاء خرج منخفضة تبلغ -117dBVtyp ، وفصل قناة -120dBtyp وخطوة 0.5dB لتعديل مستوى صوت الجهير الثلاثي.
تدعم شريحة فك التشفير AD-1955 من شركة Analog Devices بيانات صوت PCM بمعدل عينة 24 بت و 192 كيلو هرتز.
3. الميزات الرئيسية
4. تأثير الصوت
يدعم AD-86D نطاق تردد واسع لمعظم أنواع الموسيقى ويوفر صوتًا تحليليًا وصوتًا للآلات. بفضل الفصل الجيد بين القنوات ، بغض النظر عن الموسيقى الكلاسيكية أو موسيقى الروك ، ستمنحك AD-86D صوتًا ثلاثيًا مشرقًا ونفخًا متوسط المدى وصوتيًا.
